悬臂吊


悬臂吊
升机构和运行机构,较少采用钢丝绳电动葫芦和手拉葫芦。旋转和水平移动作业多采用手动,只有在起重量较大时才采用电动。...
详细信息

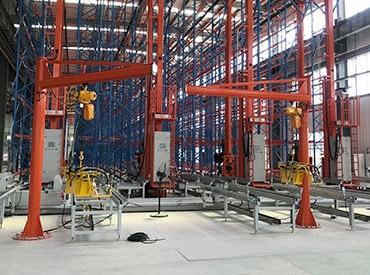

柱式悬臂吊

  柱式悬臂起重机多采用环链电动葫芦作为起国产小吨位起重机升机构和运行机构,较少采用钢丝绳电动葫芦和手拉葫芦。旋转和水平移动作业多采用手动,只有在起重量较大时才采用电动。

  ②壁上起重机是固定在墙壁上的悬臂起重机,或者可沿墙上或其他支承结构上的高架轨道运行的悬臂起重机。

壁行起重机的使用场合为跨度较大、建筑高度较大的车间或仓库,靠近墙壁附近处吊运作业较频繁时最适合。壁行起重机多与上方的梁式或桥式起重机配合使用,在靠近墙壁处服务于一长方体空间,负责吊运轻小物件,大件由梁式或桥式起重机承担。

  ③平衡起重机俗称平衡吊,它是运用四连杆机构原理使载荷与平衡配重构成一平衡系统,可以采用多种吊具灵活而轻松地在三维空间吊运载荷。平衡起重机轻巧灵活,是一种理想的吊运小件物品的起重设备,被广泛用于工厂车间的机床上下料,工序间、自动线、生产线的工件、砂箱吊运、零部件装配,以及车站、码头、仓库等各种场合

平衡吊

3、门式起重机

  门式起重机一般根据门架结构形式、主梁形式、吊具形式来进行分类。

按门框结构形式分

(a)全门式起重机:主梁无悬伸,小车在主跨度内进行。

(b)半门式起重机:支腿有高低差,可根据使用场地的土建要求而定。

(c)双悬臂门式起重机:最常见的一种结构形式,其结构的受力和场地面积的有效利用都是合理的。

(d)单悬臂门式起重机:这种结构形式往往是因场地的限制而被选用。

按主梁结构形式分

(a)单主梁门式起重机

  单主梁悬臂门式起重机结构简单,制造安装方便,自身质量小,主梁多为偏轨箱形架结构。与双主梁门式起重机相比,整体刚度要弱一些。因此,当起重量Q≤50t、跨度S≤35m时,可采用这种形式.单主门梁式起重机门腿有L型和C型两种形式.L型的制造安装方便,受力情况好,自身质量较小,但是,吊运货物通过支腿处的空间相对小一些.C型的支脚做成倾斜或弯曲形,目的在于有较大的横向空间,以使货物顺利通过支脚。

(b)双梁桥式起重机

  双梁桥式起重机承载能力强,跨度大、整体稳定性好,品种多,但自身质量与相同起重量的单主梁门式起重机相比要大些,造价也较高。根据主梁结构不同,又可分为箱形梁和桁架两种形式。目前一般多采用箱形结构。
